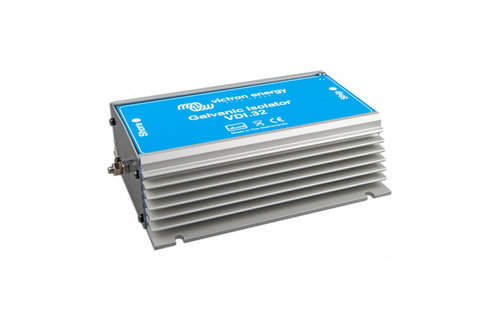

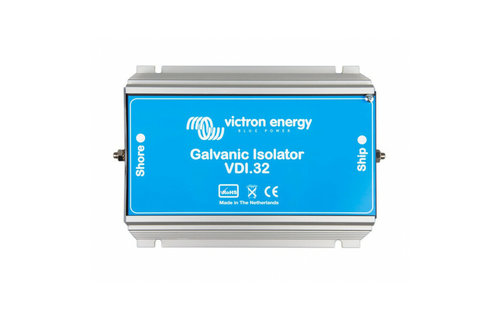

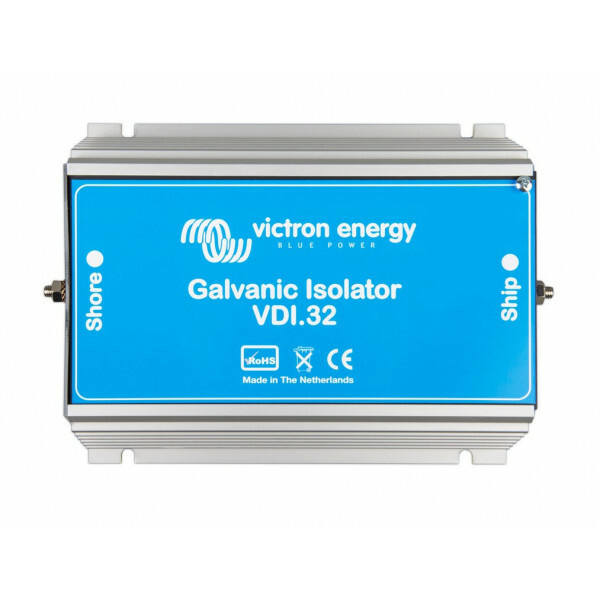

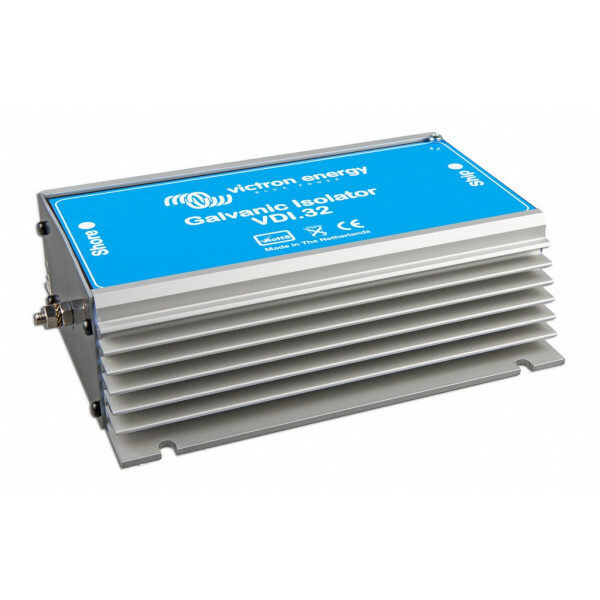

De galvanische isolator bestaat inwendig uit twee dioden die antiparallel geschakeld zijn. Dioden laten in deze schakeling spanning door in beide richtingen, maar pas boven een bepaalde drempelspanning.
De spanning, waarbij een diode gaat geleiden, is circa 1,4 Vdc. De isolator wordt direct achter de 230V aansluiting van uw boot geplaatst. Deze doorlaatspanning van de galvanische isolator is hoger dan het potentiaal verschil tussen metalen. Hierdoor zal deze spanning niet voor geleiding kunnen zorgen en daarmee voorkomt de galvanische isolator dat er een elektrolytische stroom ontstaat. Is er echter een (hogere) foutspanning in het wisselstroomcircuit, dan zullen de dioden de stroom doorlaten en zal de aardlekschakelaar de stroomkring verbreken.
Voordeel van de galvanische isolator is het beperkte gewicht, prijs en formaat. Nadeel is echter dat er wel een goede walaarde aansluiting moet zijn. Tweede verschijnel is dat niet alleen door de aarde verbinding een elektrlytische corrosie kan onstaan maar ook door de Nul leiding ( als deze bij een verbuiker boord verbinding naar aarde heeft door een ontstorings filter o.i.d ). Een alternatief voor de galvanische isolator is de scheidingstransformator die echter een hogere kostprijs heeft.
