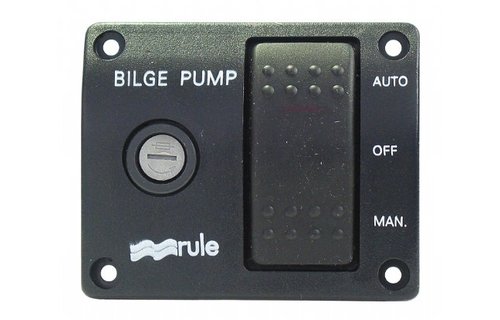

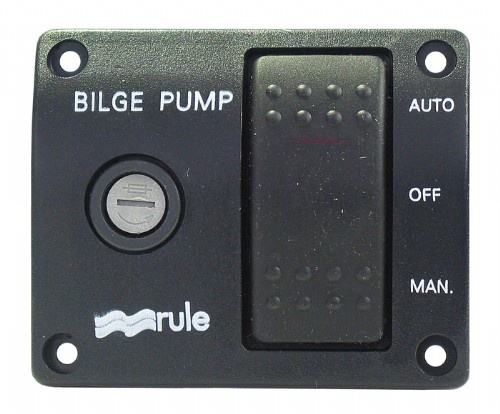

Compact en robuust lenspompschakelpaneel van zwarte kunststof, met geïntegreerde zekeringhouder voor 6,3 x 32 mm microzekeringen en heavy-duty tuimelschakelaar/drukknop voor lenspompaansturing met schakelopties "AUTO - OFF - MAN".
AUTO = automatische pompregeling via de lensschakelaar,
UIT = Lenspomp volledig uitgeschakeld,
MAN = handmatige inschakeling van de lenspomp.
De opties "AUTO" & "UIT" zijn schakelopties.
Na het loslaten van de tuimelschakelaar blijft de gekozen schakelaarstand behouden.
De optie "MAN" komt overeen met een voelbaar contact.
Na het loslaten van de tuimelschakelaar verandert de schakelaar automatisch in de "OFF"-stand.
Zodra de lenspomp in bedrijf is, gaat de in de schakelaar geïntegreerde rode indicatie-LED branden.

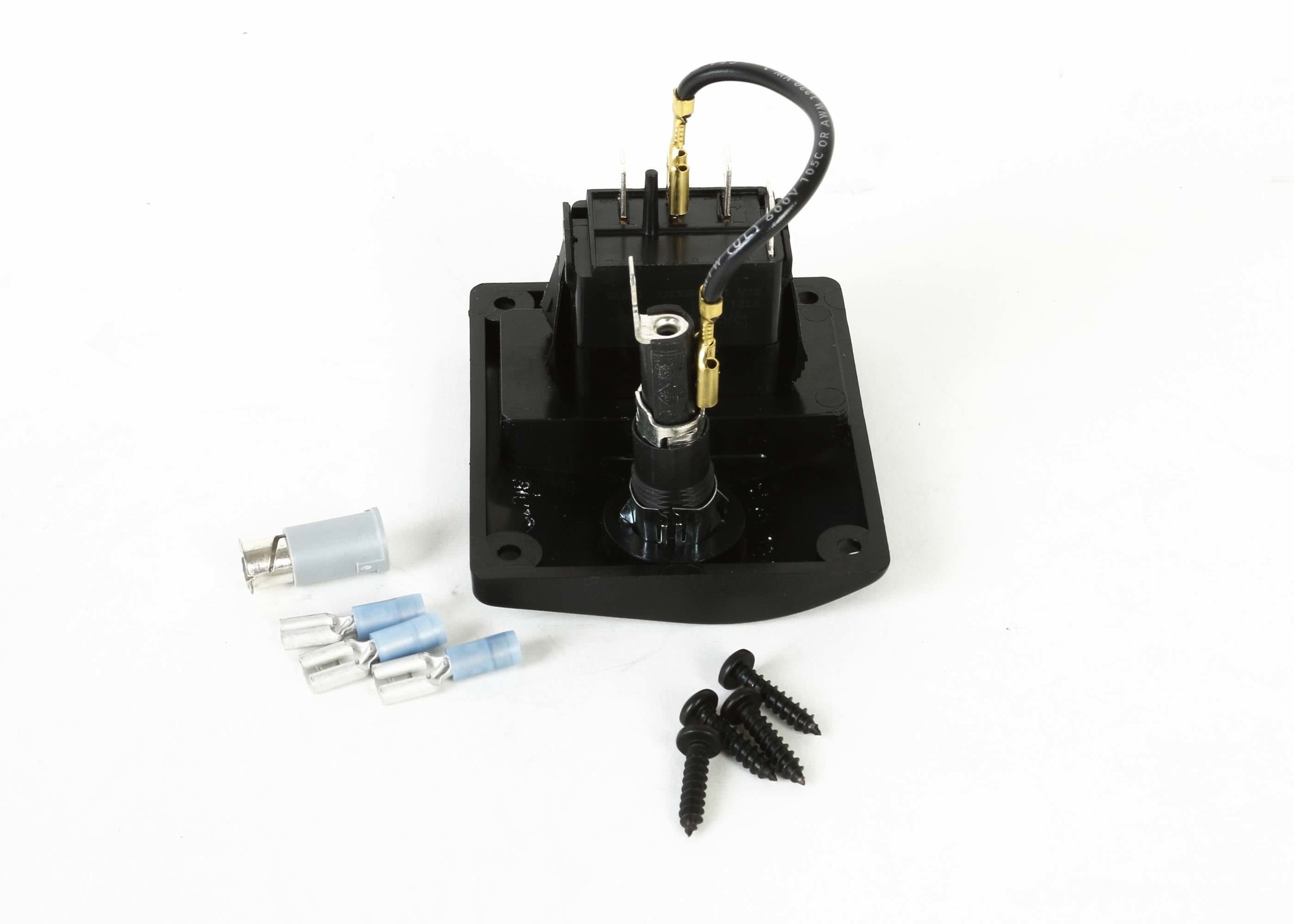

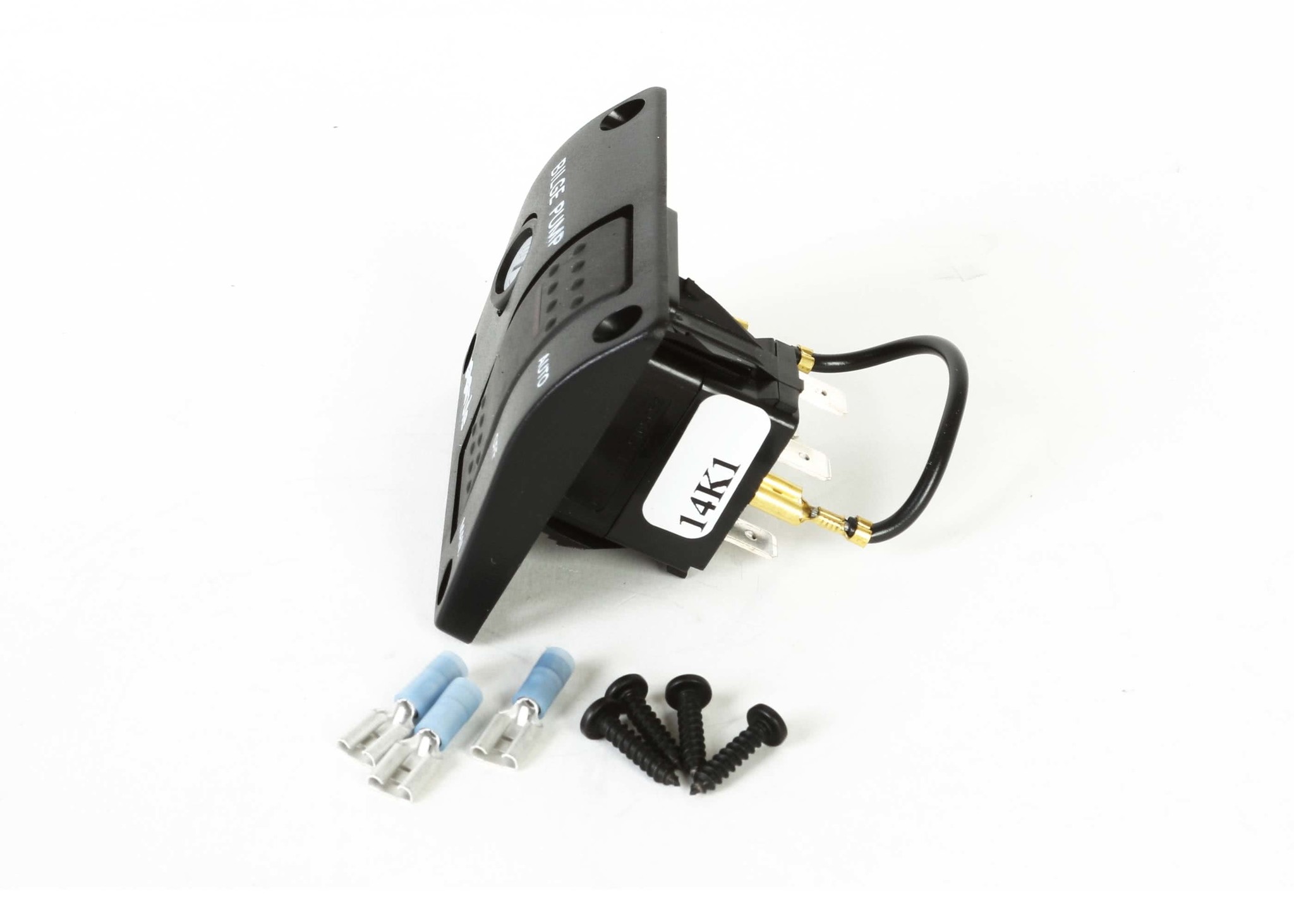

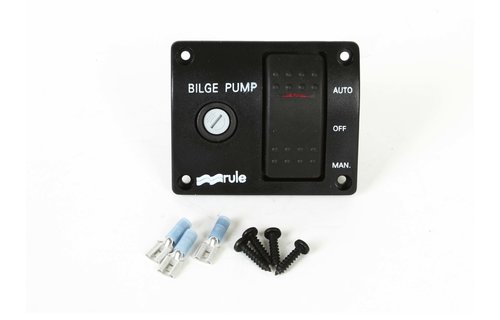

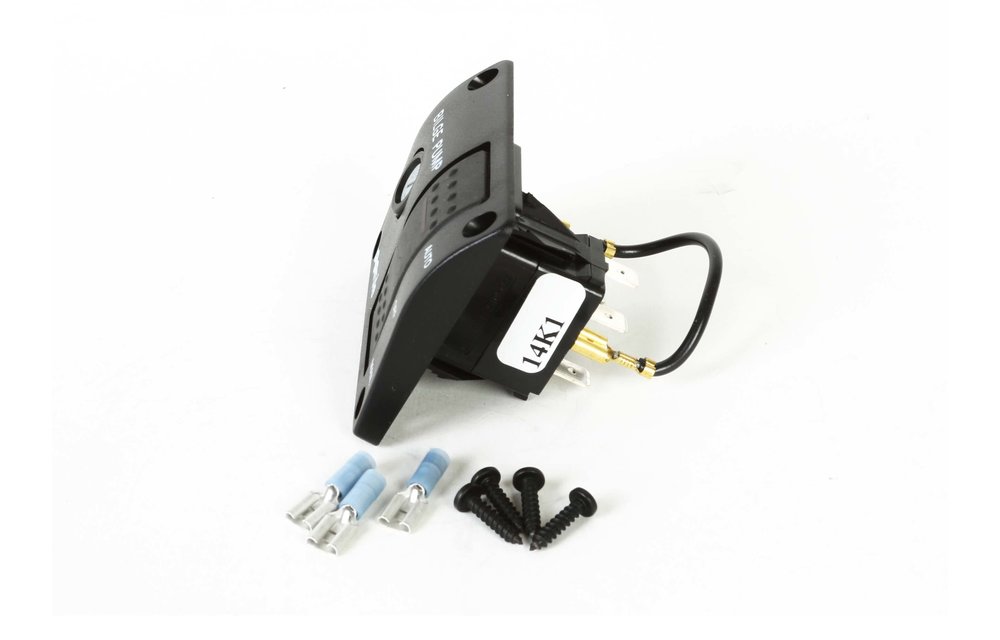

Leveringsomvang:
1x schakelpaneel,
3x 6,3 mm platte stekker,
4x zelftappende schroeven zwart 3,4x15 mm,
1x handleiding.
Opmerking
Houd er rekening mee dat een extra microzekering van 6,3x32 mm (niet meegeleverd) nodig is, passend bij het stroomverbruik van de lenspomp.
Technische data:
- Bedrijfsspanning: 12 volt
- Geïntegreerde zekeringhouder voor 6,3 x 32 mm miniatuurzekeringen
- Bedieningspaneel werkt in de PLUS (positieve) leiding van de lenspomp
- Tuimelschakelaar / knop* met bedrijfsmodi AUTO - OFF-MAN.
- Rode controle-LED, geïntegreerd in de schakelaar
- Afmetingen (H x B): 60 x 73 mm / 2-3 / 8" x 2-7 / 8
- Het bedieningspaneel werkt in de PLUS lijn van de lenspomp.
- Contactbezetting van de schakelaar (op de achterkant staan gestempelde nummers):
- 1 = "MAN."
- 2 = PLUS 12 V (van de zekeringhouder)
- 3 = "AUTO"
- 7 = MIN-controle-LED
Als de bedrading correct is, gaat de controle-LED branden wanneer de pomp wordt ingeschakeld (zie ook DOCUMENTEN / tekening).
